综合布线系统中，常用的传输介质有哪些，它们各自的适用场景和传输距离限制是什么？​

综合布线系统是智能建筑的 “神经网络”，而传输介质则是这一网络的物理载体，直接决定着数据传输的速率、稳定性和覆盖范围。在实际工程中，选择合适的传输介质需综合考虑场景需求、性能指标和成本因素。本文将系统梳理综合布线中常用的传输介质类型，深入分析其适用场景与传输距离限制，为布线设计提供专业参考。​

一、铜缆：传统与高效并存的传输介质​

铜缆以其成熟的技术、低廉的成本和便捷的施工，在综合布线中占据重要地位，主要包括双绞线和同轴电缆两类。​

（一）双绞线：应用最广泛的铜质介质​

双绞线由两根绝缘铜导线相互绞合而成，通过绞合结构抵消电磁干扰，根据是否具备屏蔽层可分为非屏蔽双绞线（UTP）和屏蔽双绞线（STP/FTP）。​

• 非屏蔽双绞线（UTP）​

UTP 是目前综合布线中用量最大的传输介质，按照电气性能可分为 6 类（Cat6）、超 6 类（Cat6A）、7 类（Cat7）等。​

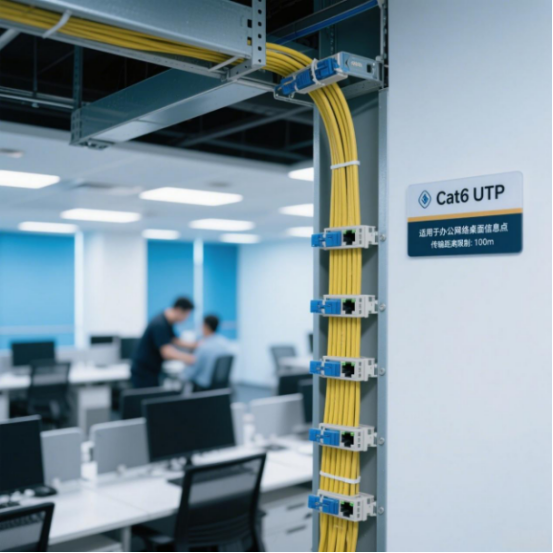

• Cat6：支持带宽 250MHz，传输速率达 10Gbps，在 100 米距离内可稳定传输千兆以太网信号，是办公网络、智能家居的主流选择。其适用场景包括写字楼的桌面信息点、会议室的网络接口等，尤其适合对成本敏感且带宽需求中等的环境。
• Cat6A：带宽提升至 500MHz，10Gbps 传输距离扩展至 100 米（Cat6 在 10Gbps 下仅支持 55 米），且具备更好的抗串扰能力。适用于数据中心机柜间连接、高清视频监控系统等对带宽和稳定性要求较高的场景。​
• Cat7：采用屏蔽结构（实为 S/FTP），带宽达 600MHz，支持 10Gbps 传输至 100 米，同时可满足万兆以太网需求。多用于医疗影像传输、工业控制网络等需要高电磁兼容性的环境。

UTP 的传输距离严格限制在 100 米以内（永久链路 90 米 + 设备跳线 10 米），超过此距离会导致信号衰减加剧、误码率上升。​

• 屏蔽双绞线（STP/FTP）​

STP 在双绞线外层包裹金属屏蔽层，可有效抵御外界电磁干扰（EMI）和射频干扰（RFI）。​

• FTP（铝箔屏蔽）：仅在线对外部包裹铝箔，适用于普通电磁环境，如商场、酒店的弱电机房到桌面的布线。​
• STP（金属编织网屏蔽）：屏蔽效果优于 FTP，适用于强干扰环境，如变电站的监控网络、工厂车间的工业以太网。

屏蔽双绞线的传输距离与同等级 UTP 一致（100 米），但需注意屏蔽层的连续性接地，否则可能因电位差引入新的干扰。​

（二）同轴电缆：从模拟到高清的过渡介质​

同轴电缆由内导体、绝缘层、外导体屏蔽层和护套组成，曾广泛用于有线电视、模拟监控系统，目前仍在特定场景发挥作用。​

• RG-59：阻抗 75Ω，外径较细，传输模拟视频信号时距离限制在 200 米以内，数字信号（如 SDI）传输距离约 100 米。适用于老旧小区的有线电视改造、短距离模拟摄像头布线。
• RG-6：阻抗 75Ω，外径较粗，衰减更小，数字视频信号传输距离可达 300 米，常用于新建小区的有线电视主干、高清 SDI 监控系统。​

同轴电缆的传输距离受信号频率影响显著，高频信号（如 4K SDI）衰减更快，实际应用中需通过放大器延长距离，但级联次数不宜超过 3 次，否则会导致信号失真。​

二、光缆：高速长距离传输的核心介质​

光缆以光信号为传输载体，具备带宽大、抗干扰强、传输距离远等优势，是现代综合布线中长距离和高带宽场景的首选。

（一）按光纤类型分类​

• 多模光纤（MMF）​

多模光纤的纤芯直径较大（50μm 或 62.5μm），可传输多种模式的光信号，成本较低但传输距离有限。​

OM3：支持万兆以太网，在 850nm 波长下传输距离为 300 米，1300nm 波长下可达 550 米，适用于数据中心内部的短距离连接（如机柜间互联）、楼宇内的主干布线。​

OM4：在 OM3 基础上优化，850nm 波长下万兆传输距离扩展至 550 米，适合大型数据中心的高密度布线，可减少光纤跳线的使用量。​

多模光纤的传输距离受模式色散影响，带宽越高（如 40G/100G），距离越短，例如 OM4 在 40G 以太网下的传输距离为 150 米。​

• 单模光纤（SMF）​

单模光纤的纤芯直径仅 9μm，仅传输一种模式的光信号，无模式色散，可实现超长距离传输。​

OS2：在 1310nm 波长下传输距离达 10 公里（10Gbps），1550nm 波长下可延伸至 40 公里，适用于园区主干、城市间的长途通信。​

弯曲不敏感单模光纤：具备抗弯曲特性，最小弯曲半径可达 7.5mm，适合楼宇内的暗管布线、墙面嵌入式安装，传输距离与普通单模光纤一致。​

单模光纤的传输距离可通过中继器或放大器延长，在骨干网中甚至能实现数百公里的无中继传输。​

（二）按光缆结构分类​

• 室内光缆：护套采用阻燃材料（如 LSZH），适用于楼宇内部布线，如弱电井到机房的主干、天花板内的水平布线，通常传输距离配合设备需求设计（如 500 米以内）。​
• 室外光缆：具备耐候性护套，可抵御风雨、紫外线，适用于园区围墙外的埋地或架空敷设，传输距离根据园区规模而定，一般在 1-10 公里。​

三、无线传输介质：灵活部署的补充方案​

无线传输虽不依赖物理线缆，但作为综合布线的延伸，在特定场景中不可或缺，其 “传输介质” 可视为电磁波。​

• Wi-Fi：基于 2.4GHz 和 5GHz 频段，802.11ax（Wi-Fi 6）在理想环境下传输速率可达 9.6Gbps，室内覆盖距离约 50 米，室外（定向天线）可达 1 公里。适用于会议室、开放办公区等需要灵活接入的场景，以及布线困难的历史建筑改造。​
• 微波：工作在 3GHz 以上频段，点对点传输距离可达 5-50 公里，速率达 1Gbps，适用于园区间的无线主干连接，尤其适合地形复杂、不便敷设光缆的区域。​
• 蓝牙：传输距离短（10-100 米），速率较低（2Mbps），多用于智能家居的设备互联，如传感器与控制器的通信。​

无线传输的距离受障碍物、电磁干扰影响显著，实际应用中需通过信号增强器或 Mesh 组网扩展覆盖。​

四、传输介质的场景适配与距离优化策略​

（一）场景适配原则​

• 办公建筑：水平布线优先选择 Cat6A UTP，机房主干采用 OM4 多模光纤，园区主干选用单模光纤。​
• 工业环境：强干扰区域采用 STP 或单模光纤，设备间短距离连接可使用 Cat7 FTP。​
• 安防监控：模拟摄像头用 RG-59 同轴电缆（≤200 米），网络摄像头用 Cat6 UTP（≤100 米），远距离传输（如厂区周界）采用单模光纤（≤5 公里）。​
• 数据中心：机柜内用 Cat6A UTP（≤10 米），机柜间用 OM4 多模光纤（≤550 米），跨数据中心连接用单模光纤（≤40 公里）。​

（二）距离优化方法​

• 铜缆延长：超过 100 米时可使用网络延长器，每级延长器可增加 50-100 米，但会增加延迟，不适合实时性要求高的场景。​
• 光纤中继：多模光纤超过传输距离时，可通过光纤交换机中继；单模光纤可通过 EDFA（掺铒光纤放大器）延长至百公里级。​
• 混合布线：短距离用铜缆（成本低），长距离用光纤（传输远），如楼宇内用 UTP，楼宇间用光缆。​

结语​

综合布线系统的传输介质选择是技术与场景的平衡艺术：铜缆以性价比优势统治近距离、中带宽场景，光缆凭借长距离、高带宽特性成为主干与核心的首选，无线传输则以灵活性填补布线盲区。​

在实际设计中，需跳出 “唯性能论” 的误区，结合项目需求（如带宽、距离、干扰环境）、成本预算和未来扩展性综合决策。例如，中小办公楼不必盲目追求 Cat7，Cat6A 已能满足未来 5-10 年的需求；工业场景即便距离短，也需优先考虑屏蔽介质以抵御干扰。​

随着万兆以太网、5G、物联网的普及，传输介质将向更高带宽（如 400G 光纤）、更强抗干扰（如新型屏蔽铜缆）、更灵活部署（如毫米波无线）方向发展，但无论技术如何演进，“适配场景、稳定可靠” 始终是综合布线的核心准则。​
