网线水晶头的压接步骤有哪些关键细节，压接不合格会导致哪些网络故障（如丢包、断网）？​

在网络布线系统中，网线水晶头的压接是看似简单却至关重要的环节。一个合格的水晶头压接能确保网络信号稳定传输，而微小的操作失误都可能引发一系列网络故障。本文将系统拆解水晶头压接的关键步骤与细节要求，并深入分析压接不合格导致的各类网络问题，为网络布线施工提供实用指导。

一、网线水晶头压接的关键步骤与细节把控​

网线水晶头（RJ45 接头）的压接需经过剥线、理线、剪齐、插入、压接五个核心步骤，每个环节都有严格的操作规范，任何疏漏都可能成为网络故障的隐患。​

（一）剥线：精准控制剥线长度与深度​

剥线是压接的第一步，直接影响后续操作的准确性。使用网线剥线钳时，需将剥线刀口对准网线外皮，剥线长度控制在 1.5-2cm 之间（约为水晶头插线端到卡扣的距离）。过短会导致导线无法完全插入水晶头触点，过长则会使多余的导线裸露，易引发线对之间的信号干扰。​

剥线时的关键细节在于避免损伤内部双绞线。剥线钳的压力需适中，以刚好切断外皮且不伤及绝缘层为宜。若绝缘层被划破，压接后金属触点可能与相邻导线的铜芯接触，造成短路。检查方法：剥线后轻轻拉动双绞线，观察绝缘层是否有破损，如有需重新剥线。​

对于屏蔽网线（如 STP、FTP），剥线后需处理屏蔽层。铝箔屏蔽层应保留约 1cm，与地线（通常为裸铜线）拧成一股，避免屏蔽层松散导致的电磁干扰；金属编织网需修剪整齐，不可超出外皮长度，防止插入水晶头时刺破绝缘层。​

（二）理线：严格遵循线序标准​

理线是决定网络传输性能的核心环节，必须严格按照线序标准排列。目前主流的线序标准有两种：T568A（绿白、绿、橙白、蓝、蓝白、橙、棕白、棕）和T568B（橙白、橙、绿白、蓝、蓝白、绿、棕白、棕）。同一网络中需统一采用一种标准，避免交叉线与平行线混用。​

理线的关键细节包括：​

• 避免线对分离过度：双绞线的绞合结构是为了抵消电磁干扰，理线时剥开的线对分离长度不应超过 1.3cm，否则会破坏绞合效果，导致近端串扰（NEXT）超标。​
• 保持导线平直：理线过程中需将导线捋直，避免弯曲或扭转，否则插入水晶头时可能出现导线错位，影响触点接触。
• 区分相似颜色：橙白与棕白、绿与蓝等颜色易混淆，需在自然光下仔细辨认，可借助手机手电筒辅助观察，确保线序准确无误。​

（三）剪齐：保证导线端面平整​

理线完成后需用剪线钳将导线末端剪齐，剪切长度以导线露出外皮 5-8mm 为宜，过长会导致导线从水晶头后端突出，无法完全插入；过短则可能使部分导线未接触到金属触点。​

剪齐的关键在于确保所有导线端面平整且在同一平面。若导线长短不一或端面倾斜，压接后部分铜芯可能无法被水晶头触点完全刺穿，形成虚接。操作时需将导线捏紧，剪线钳与导线保持垂直，一次性剪断，避免反复剪切导致的导线变形。

（四）插入：确保导线到位​

将整理好的导线插入水晶头时，需注意：​

• 水晶头方向正确：水晶头的铜片朝上，卡扣朝下，导线从前端插入，直至看到导线末端从水晶头顶部的观察孔露出（每根导线都需可见）。​
• 用力均匀推进：插入过程中保持导线平直，避免因受力不均导致线序错乱。若遇到阻力，不可强行用力，应抽出检查是否有导线弯曲或错位。​
• 导线顶紧后端：确保所有导线完全顶到水晶头的后端，否则压接后触点可能仅与导线的绝缘层接触，而非铜芯。​

对于屏蔽水晶头，需将屏蔽层与水晶头的金属外壳连接，通常通过屏蔽环压接或焊接实现，确保屏蔽连续性。​

（五）压接：控制压力与时间​

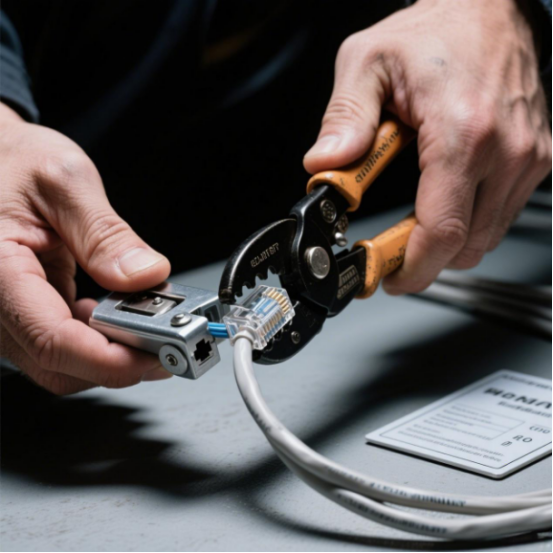

压接是最终固定导线的环节，需使用专用网线钳。将水晶头放入网线钳的压接槽内，确保位置正确（水晶头前端顶到槽底），然后用力握紧手柄，保持 2-3 秒，使金属触点完全刺穿导线绝缘层并与铜芯紧密接触，同时水晶头后端的塑料卡扣压紧网线外皮。​

压接的关键细节：​

• 压力适中：压力不足会导致触点与铜芯接触不良，形成高电阻；压力过大可能压碎水晶头外壳或压断导线。​
• 一次压接成型：不可反复压接，否则会导致触点变形，影响接触效果。​
• 检查压接质量：压接后观察金属触点是否平整，有无凹陷或倾斜；后端卡扣是否牢固卡住外皮，轻拉网线，水晶头不应松动。​

二、压接不合格导致的网络故障及机理分析​

水晶头压接不合格是网络链路故障的主要诱因之一，其引发的故障具有隐蔽性强、排查难度大的特点，需结合网络原理深入理解。​

（一）接触不良：引发间歇性丢包与延迟​

接触不良是最常见的压接故障，多因触点未完全刺穿绝缘层或导线未顶紧导致。故障表现为：网络连接时断时续，ping 测试出现间歇性丢包，延迟波动大（从几毫秒到数百毫秒）。

机理分析：触点与铜芯的虚接会形成不稳定的接触电阻，当网络传输高频信号时，电阻变化会导致信号衰减加剧。在千兆网络中，因采用四对全双工传输，某一对线接触不良会直接导致带宽下降至百兆，甚至触发链路聚合失效。​

典型场景：办公网络中，某台电脑频繁掉线，更换网线后恢复正常，检查故障网线发现第 3 根导线（绿白）的触点未完全压入，绝缘层未被刺穿。​

（二）线对短路：导致链路中断或速率骤降​

线对短路多因剥线时损伤绝缘层、理线时导线交叉或压接过度导致。故障表现为：网络完全中断（链路灯不亮），或能连接但速率被强制降至 10Mbps（自适应机制失效）。​

机理分析：相邻线对短路会形成信号回路，导致差分信号被抵消。例如，橙白与橙线对短路会使 TX + 与 TX - 信号相互干扰，无法正常传输数据。在交换机端口检测到短路时，会触发保护机制，关闭该端口或降低速率。​

典型场景：数据中心机房中，某机柜的服务器无法上网，用测线仪检测发现蓝线与蓝白线短路，追溯原因是剥线时刀片过深划伤绝缘层，压接后铜芯接触。​

（三）线序错误：引发串扰超标与传输错误​

线序错误是施工中常见的低级错误，尤其是橙白与绿白、蓝与绿等易混淆线对的颠倒。故障表现为：网络能连通，但传输大文件时频繁出错，视频会议出现花屏或卡顿，iperf 测试显示吞吐量远低于理论值。​

机理分析：线序错误破坏了双绞线的绞合平衡，导致近端串扰（NEXT）和远端串扰（FEXT）超标。例如，将绿线对与橙线对互换后，发送信号的线对与接收线对之间的干扰会显著增加，使信号解码错误。​

典型场景：监控系统中，某摄像头画面频繁卡顿，用网络测试仪检测发现线序为 T568A 与 T568B 混合，串扰值高达 - 20dB（标准要求≥-40dB），重新压接后恢复正常。​

（四）屏蔽失效：造成电磁干扰与数据丢包​

屏蔽网线的压接若未处理好屏蔽层，会导致屏蔽失效。故障表现为：在强电磁环境（如电机房、变压器旁）中，网络丢包率随设备运行状态波动，夜间干扰源减少时故障减轻。​

机理分析：屏蔽层未接地或接触不良时，无法有效吸收外界电磁辐射，导致干扰信号侵入双绞线。例如，工业车间中，变频器的高频干扰会通过未屏蔽的链路进入网络，导致 PLC 与服务器的通信中断。​

典型场景：工厂车间的工业以太网中，某条屏蔽网线因屏蔽层未与水晶头金属壳连接，在机床启动时丢包率达 30%，重新压接屏蔽层后丢包率降至 0.1% 以下。​

（五）机械强度不足：导致链路物理中断​

压接时若后端卡扣未压紧外皮，会使网线与水晶头连接松动。故障表现为：轻微拉动网线即导致网络中断，接口处有明显的物理松动。​

机理分析：卡扣未固定外皮时，导线在水晶头内部会因拉力发生位移，导致触点与铜芯分离。这种故障在移动设备（如笔记本电脑、IP 电话）的连接中尤为常见。​

典型场景：会议室的临时网络中，笔记本电脑连接网线后，稍动线缆就断网，检查发现水晶头卡扣未卡紧外皮，导线可在接头内滑动。​

三、压接质量的检测与验证方法​

为避免压接不合格导致的网络故障，需通过专业工具和方法进行检测：​

• 测线仪检测：使用网络测线仪可快速判断线序是否正确、是否存在短路或断路，适合现场初步检测。​
• 福禄克测试：对于千兆以上网络，需用福禄克 DSX-5000 等专业测试仪，检测衰减、串扰、回波损耗等参数，确保符合 ISO/IEC 11801 标准。​
• 压力测试：手动轻拉网线与水晶头连接处，观察是否松动；用尖嘴钳轻拨金属触点，检查是否有变形。​
• 实际传输测试：通过 iperf 工具进行带宽测试，传输 1GB 以上文件，观察是否有丢包或中断，验证压接的稳定性​

结语​

网线水晶头的压接虽为网络布线中的微小环节，却直接关系到网络传输的稳定性与可靠性。从剥线时的毫米之差到理线时的颜色之别，每个细节的疏忽都可能引发丢包、断网等故障，给网络运维带来困扰。​

在实际施工中，需树立 “细节决定成败” 的理念：严格遵循线序标准，把控剥线、理线、压接的关键参数，借助专业工具进行质量验证。对于屏蔽网线，还需注重屏蔽层的处理，确保电磁兼容性。只有将规范操作内化为施工习惯，才能从源头减少网络故障，为各类弱电系统（如安防监控、智能楼宇、工业控制）提供稳定的通信链路。
