楼宇对讲系统怎么工作？住户端、单元门口机、管理中心机之间是通过什么方式传输信号的？

在现代住宅小区与商业楼宇中，楼宇对讲系统已成为保障居住安全、提升生活便捷度的核心设施。当访客在单元门口按下住户房间号时，住户室内的对讲机响起，通过屏幕可看清访客样貌，按下开锁键即可远程开启单元门 —— 这一常见场景背后，是楼宇对讲系统各设备间的协同工作与信号传输。但不少人对系统的工作原理存在疑惑：楼宇对讲系统具体如何实现 “呼叫 - 应答 - 开锁” 的完整流程？住户端、单元门口机、管理中心机这三大核心设备之间，又是通过什么方式传输语音、图像与控制信号的？本文将结合技术原理与实际应用场景，对这些问题进行系统性解析。

一、楼宇对讲系统：从 “单一通话” 到 “智能交互” 的演进

要理解楼宇对讲系统的工作原理，需先明确其核心定位：它是一种基于楼宇内部通信网络，实现访客、住户与管理中心三方交互的弱电系统，核心功能包括访客呼叫、语音通话、图像显示、远程开锁与紧急报警，部分智能系统还可集成门禁卡识别、人脸识别、智能家居联动等功能。

楼宇对讲系统的发展经历了三个阶段：早期的 “单一通话型” 系统仅支持语音通话，住户通过听筒与访客沟通后，需手动下楼开门；中期的 “可视对讲型” 系统增加了摄像头与显示屏，住户可通过图像确认访客身份，实现远程开锁；如今的 “智能交互型” 系统则基于网络技术，支持高清视频通话、手机 APP 远程控制、与电梯联动（呼叫住户时自动点亮电梯楼层）等功能，成为智慧社区建设的重要组成部分。

无论系统功能如何升级，其核心逻辑始终围绕 “信号采集 - 信号传输 - 信号处理 - 指令执行” 展开，而住户端（室内对讲机）、单元门口机（门口呼叫设备）、管理中心机（物业管理终端）是实现这一逻辑的三大核心设备，三者通过特定的传输方式连接，形成完整的通信链路。

二、楼宇对讲系统的工作流程：“呼叫 - 应答 - 开锁” 的完整闭环

一套标准的楼宇对讲系统，无论功能简单或复杂，其核心工作流程均包含 “访客呼叫”“住户应答”“远程开锁” 三个关键环节，部分场景下还会涉及 “管理中心介入”（如访客找不到对应住户时，可呼叫管理中心求助）。下面以主流的 “可视对讲系统” 为例，拆解其工作流程的技术细节。

（一）第一步：访客呼叫 —— 单元门口机的 “信号发起”

当访客到达单元门口时，需通过单元门口机发起呼叫，这一环节的核心是 “身份输入 - 信号采集 - 呼叫请求发送”。

• 身份输入：选择呼叫对象

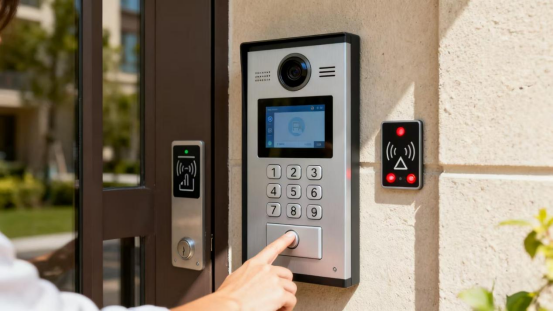

单元门口机通常配备数字按键、显示屏与摄像头，部分智能机型还支持人脸识别或 IC 卡刷卡。访客若已知住户房间号，可通过数字按键输入 “楼栋号 - 单元号 - 房间号”（如 “1-2-1502”），系统自动识别对应的住户端设备；若访客未明确住户信息，可按下 “管理中心” 按键，直接呼叫物业管理人员；部分高端机型支持 “人脸识别呼叫”，访客通过人脸库匹配后，系统自动呼叫对应的住户（如小区业主的亲友可提前录入人脸信息，来访时无需输入房间号）。

• 信号采集：语音与图像的初步处理

当访客按下呼叫键后，单元门口机的摄像头立即启动，采集访客的图像信号（分辨率通常为 720P 或 1080P，部分高清机型可达 2K），同时麦克风开始采集访客的语音信号；门口机内部的信号处理模块会对图像信号进行压缩（如采用 H.264 或 H.265 编码，减少信号传输带宽），对语音信号进行降噪处理（过滤环境杂音，提升通话清晰度），确保后续传输的信号质量。

• 呼叫请求发送：向住户端或管理中心机发起连接

单元门口机通过内部的通信模块，将 “呼叫请求信号”（包含目标住户 / 管理中心的地址信息）、“图像信号”“语音信号” 打包，通过传输线路发送至对应的设备。若呼叫对象是住户，信号会先传输至楼宇内的楼层解码器（或交换机），由解码器根据房间号定位到具体的住户端设备；若呼叫对象是管理中心，信号则直接传输至管理中心机。

（二）第二步：住户应答 —— 住户端的 “信号接收与交互”

当住户端设备接收到单元门口机发送的呼叫信号后，会通过铃声提醒住户，住户可通过室内对讲机完成 “查看图像 - 语音通话 - 判断是否开锁” 的操作。

• 信号接收与提醒

住户端的室内对讲机（通常安装在客厅或门口玄关处）接收到呼叫信号后，会立即响起铃声（铃声可自定义），同时显示屏自动点亮，显示单元门口机传输的访客图像；若住户不在家，部分智能对讲机支持将呼叫信号转发至住户手机 APP，通过推送通知提醒住户（需系统支持网络联动功能）。

• 语音通话：双向信号交互

住户拿起室内对讲机的听筒（或按下免提键），即可与访客进行双向语音通话。此时，住户端的麦克风采集住户的语音信号，经处理后传输至单元门口机，门口机的扬声器将语音信号播放出来；同时，门口机持续采集访客的语音与图像信号，传输至住户端，实现 “实时语音 + 实时图像” 的双向交互，住户可通过图像与对话确认访客身份。

• 远程开锁：控制信号的发送与执行

若住户确认访客身份无误，可按下室内对讲机上的 “开锁键”，此时住户端会发送 “开锁控制信号”（通常为低电压脉冲信号），该信号经传输线路发送至单元门口机的开锁控制器；开锁控制器接收到信号后，驱动单元门的电磁锁（或电机锁）动作，电磁锁断电释放（或电机锁转动），单元门自动开启；开启后，系统会在 10-30 秒内自动发送 “关门信号”，电磁锁重新通电上锁（或电机锁复位），确保单元门的安全性。

（三）第三步：管理中心介入 —— 特殊场景下的 “信号中转”

在部分场景下（如访客输入错误房间号、住户无人应答、单元门口机故障），管理中心机可介入通信流程，实现 “信号中转 - 辅助沟通 - 远程控制”。

• 访客呼叫管理中心

若访客找不到对应住户，可按下单元门口机的 “管理中心” 按键，呼叫信号直接传输至管理中心机，管理中心的显示屏亮起，显示访客图像，管理人员可与访客通话，询问住户信息，再通过管理中心机呼叫对应的住户，实现 “访客 - 管理中心 - 住户” 的三方通话。

• 住户紧急报警

若住户遇到紧急情况（如火灾、医疗求助），可按下室内对讲机上的 “紧急报警键”，报警信号会立即传输至管理中心机，管理中心机响起报警铃声，同时显示报警住户的房间号与位置信息，管理人员可快速与住户通话，了解情况并安排救援。

• 远程控制与故障处理

管理中心机可对单元门口机进行远程控制，如远程开启单元门（针对忘记带卡的住户）、远程重启故障的门口机；同时，管理中心机可实时监测系统各设备的运行状态，若某台单元门口机或住户端设备出现故障（如通信中断、摄像头损坏），系统会自动发送故障报警信号至管理中心，管理人员可及时安排维修。

三、信号传输方式：三大设备间的 “通信桥梁”

住户端、单元门口机、管理中心机之间的信号传输，是楼宇对讲系统正常工作的核心保障。不同技术阶段的系统，采用的传输方式存在差异，目前主流的传输方式可分为 “总线传输”“网络传输”“混合传输” 三类，各类方式的技术特点、传输内容与适用场景均有所不同。

（一）总线传输：传统系统的 “经典方案”

总线传输是早期楼宇对讲系统（如非可视对讲系统、初代可视对讲系统）的主流传输方式，其核心是通过一根或多根专用总线（如 RVV 线缆、SYV 线缆）连接所有设备，实现信号的单向或双向传输。

• 传输介质：专用线缆的分工

总线传输系统通常采用多芯线缆组合，不同线缆负责传输不同类型的信号：

• 语音信号传输：采用 RVV2×0.5mm² 或 RVV2×0.75mm² 的两芯护套线，用于传输双向语音信号，这类线缆具有一定的抗干扰能力，适合短距离（单栋楼宇内）的语音传输；
• 图像信号传输：采用 SYV75-3 或 SYV75-5 的同轴电缆，用于传输单元门口机采集的图像信号，同轴电缆具有屏蔽层，可减少外界电磁干扰（如附近强电线路的干扰），确保图像信号清晰；
• 控制信号传输：采用 RVV4×0.5mm² 的四芯护套线，用于传输呼叫请求、开锁指令、报警信号等控制信号，其中两根线用于发送信号，两根线用于接收信号，实现双向控制；
• 电源信号传输：采用 RVV2×1.0mm² 的两芯护套线，为单元门口机与住户端设备提供 12V DC 或 24V DC 低电压供电（符合弱电系统标准），确保设备正常运行。

• 传输原理：“地址编码 - 信号分时传输”

总线传输系统的所有设备均通过总线连接至 “楼层解码器”（或 “系统主机”），解码器会为每个住户端设备分配唯一的 “地址编码”（如房间号对应的数字编码）。当单元门口机发送呼叫信号时，会携带目标住户的地址编码，解码器接收到信号后，根据地址编码识别对应的住户端设备，将信号 “定向发送” 至该设备，避免信号干扰其他住户；同时，解码器采用 “分时传输” 技术，在同一总线中，不同设备的信号按时间顺序传输（如先传输 A 住户的语音信号，再传输 B 住户的控制信号），确保多设备同时工作时信号不冲突。

• 适用场景与优缺点

总线传输方式适合 “多层楼宇”（如 6-12 层的住宅小区）或 “小范围楼宇群”，其优点是成本低、技术成熟、稳定性高（不受网络波动影响），且线缆铺设简单，适合早期建筑的弱电改造；缺点是传输距离有限（单条总线的传输距离通常不超过 500 米），无法支持高清图像与大数据量信号传输（如 4K 视频、智能家居联动数据），且设备扩展难度大（新增住户端需重新配置解码器地址）。

（二）网络传输：智能系统的 “主流方案”

随着网络技术的发展，基于 TCP/IP 协议的网络传输方式成为现代智能楼宇对讲系统的主流，其核心是将所有设备接入楼宇内部的局域网（或互联网），通过网络交换机实现信号的高速传输与交互。

• 传输介质：网线与光纤的 “高速通道”

网络传输系统采用的传输介质主要为网线与光纤，不同介质适用于不同传输距离：

• 短距离传输（楼宇内部）：采用超五类或六类非屏蔽网线（CAT5e/CAT6），网线支持 TCP/IP 协议，可同时传输语音、图像、控制信号与电源（通过 PoE 技术，即 “以太网供电”，网线同时提供数据传输与 12V/24V 供电，无需单独铺设电源线），单根网线的传输距离可达 100 米，适合单栋楼宇内的设备连接；
• 长距离传输（楼宇群之间）：采用单模或多模光纤，光纤的传输距离远（单模光纤可传输 10 公里以上）、带宽大（支持 10Gbps 以上的传输速率）、抗干扰能力强（不受电磁干扰与雷电影响），适合大型小区或商业园区的多楼宇之间的信号传输，传输时需在设备端安装光端机（将电信号转换为光信号）与光纤收发器（将光信号转换为电信号）。

• 传输原理：“IP 地址 - 数据包交换”

网络传输系统中的每个设备（住户端、单元门口机、管理中心机）均分配唯一的 IP 地址（如 192.168.1.101），设备之间的信号以 “IP 数据包” 的形式传输：

• 当单元门口机采集语音与图像信号后，会将信号压缩编码（如语音采用 G.711 编码，图像采用 H.265 编码），打包成 IP 数据包，数据包中包含目标设备的 IP 地址（如住户端的 IP 地址 192.168.1.205）；
• IP 数据包通过网线传输至网络交换机，交换机根据数据包中的 IP 地址，将数据包转发至对应的设备（如住户端或管理中心机）；
• 目标设备接收到 IP 数据包后，解压编码，还原语音与图像信号，实现实时交互；若需发送控制信号（如开锁指令），则按相同流程生成 IP 数据包，反向传输至单元门口机。

• 适用场景与优缺点

网络传输方式适合 “高层楼宇”（如 18 层以上的住宅小区）、“大型商业园区” 或 “智慧社区”，其优点是传输距离远、带宽大（支持 4K 高清视频与大数据量信号传输）、设备扩展灵活（新增设备只需分配 IP 地址并接入交换机）、支持远程控制（住户可通过手机 APP 连接互联网，远程接收呼叫信号与开锁）；缺点是成本较高（需配置网络交换机、光纤设备）、对网络稳定性要求高（网络中断会导致系统无法工作）、需专业人员进行网络配置（如 IP 地址分配、端口映射）。

（三）混合传输：复杂场景的 “灵活方案”

在部分复杂场景（如老旧小区改造、多楼宇混合类型的社区）中，单一的传输方式无法满足需求，此时会采用 “总线传输 + 网络传输” 的混合传输方案，结合两种方式的优势，实现系统的兼容性与扩展性。

例如，某老旧小区的多层楼宇（1-6 层）已安装传统总线对讲系统，若新增高层楼宇（18 层），可在高层楼宇采用网络传输系统，通过 “协议转换器”（将总线信号转换为 IP 信号，或反之）连接两种传输系统：多层楼宇的住户端通过总线传输信号至协议转换器，协议转换器将信号转换为 IP 数据包，传输至管理中心机与高层楼宇的网络设备；同时，高层楼宇的 IP 信号可通过协议转换器转换为总线信号，传输至多层楼宇的住户端，实现 “新旧系统兼容” 与 “全小区设备互联”。

混合传输方案的优点是灵活性高，可充分利用现有设备，降低改造成本；缺点是系统复杂度高，需解决不同传输协议的兼容性问题，后期维护难度较大。

四、结语

楼宇对讲系统的工作原理与信号传输方式，是其实现 “安全防护 + 便捷交互” 功能的核心基础。从早期的总线传输到如今的网络传输，系统的技术演进不仅提升了信号传输的效率与质量，更拓展了 “智慧社区” 的应用场景 —— 未来，随着 5G、AI、物联网技术的融入，楼宇对讲系统将进一步升级为 “智慧社区中枢”，实现与电梯控制、智能家居、安防监控、停车管理等系统的深度联动，如访客呼叫住户时自动预约电梯、住户开门时联动室内灯光开启，为居民提供更安全、更便捷、更智能的居住体验。

对于住户而言，了解系统的工作原理与信号传输方式，有助于在使用过程中快速排查简单故障（如单元门口机无响应时，可判断是线缆松动还是网络中断）；对于物业与工程人员而言，掌握不同传输方式的特点，可根据小区类型（老旧小区 / 新建小区、多层 / 高层）选择合适的系统方案，确保系统稳定运行与后期扩展。在智慧城市建设的浪潮中，楼宇对讲系统将不再是单一的 “通话工具”，而是成为连接人与社区、人与智能设备的重要纽带，为构建安全、高效、舒适的居住环境贡献关键力量。
