弱电工程验收时，为什么要对所有 RJ45 水晶头做 “打线图测试”，而不是只测通断？

在弱电工程领域，RJ45 水晶头作为网络传输链路的 “神经末梢”，其连接质量直接决定了整个网络系统的稳定性与传输效率。然而在验收环节，不少施工方存在一个认知误区：认为只要通过通断测试确认 8 根芯线 “通路” 即可，无需花费额外时间对每一个水晶头做完整的 “打线图测试”。这种简化操作看似节省了验收时间，实则为网络系统埋下了隐性故障隐患，甚至可能导致后期运维成本激增。本文将从技术原理、实际应用场景、故障案例等维度，系统解析打线图测试的不可替代性，阐明其在弱电工程验收中的核心价值。

一、通断测试与打线图测试的本质差异：从 “通路” 到 “合规” 的跨越

要理解打线图测试的必要性，首先需要明确其与通断测试的核心区别。通断测试本质上是一种 “基础物理检测”，仅通过万用表或简易测线仪确认 RJ45 水晶头的 8 根芯线是否存在断路（开路）或短路问题，判断标准是 “是否能形成电流回路”。这种测试方式如同检查一条公路是否 “能通车”，却忽略了公路的 “车道规划”“行驶方向” 等关键要素。

而打线图测试（也称为 “线序测试”）是一种 “合规性检测”，其核心是验证水晶头的 8 根芯线是否严格按照T568A 或 T568B 国际标准进行端接。以应用最广泛的 T568B 标准为例，其线序定义为 “白橙、橙、白绿、蓝、白蓝、绿、白棕、棕”，每一根芯线对应的引脚位置都有明确规定。打线图测试不仅要确认 “8 根芯线都通”，更要验证 “每一根芯线都接在正确的位置上”，相当于检查公路的 “车道是否按标准划分”“车辆是否按规定方向行驶”，是确保网络链路符合传输协议要求的关键环节。

从技术参数来看，通断测试仅能覆盖 “电阻值是否低于阈值” 这一单一指标，而打线图测试需要结合 “线序一致性”“引脚对应关系”“串扰值” 等多重参数。根据《综合布线系统工程验收规范》（GB 50312-2016）要求，RJ45 水晶头的端接线序偏差属于 “严重缺陷”，即使芯线全部导通，也判定为验收不合格。这一规范差异直接说明：通断测试只是打线图测试的 “前置基础”，而非 “替代方案”。

二、打线图测试的核心价值：规避隐性故障，保障网络性能

为什么规范会强制要求打线图测试？答案藏在网络传输的技术原理与实际应用场景中。RJ45 水晶头对应的双绞线（如 CAT5e、CAT6）采用 “差分信号传输” 技术，8 根芯线分为 4 对双绞线，每一对芯线通过 “绞合” 结构抵消电磁干扰（EMI）和射频干扰（RFI），其中 “白橙 - 橙”“白绿 - 绿” 为信号传输对，“白蓝 - 蓝”“白棕 - 棕” 为备用或接地对。这种结构设计的前提是 “线序严格合规”，一旦线序错乱，整个传输体系的抗干扰能力将大幅下降，进而引发一系列隐性故障。

（一）防止 “通而不畅”：避免传输速率衰减与丢包

在千兆以太网（1000Base-T）环境中，8 根芯线需要全部参与数据传输，每一对双绞线承担 250Mbps 的传输速率，四对芯线协同实现 1000Mbps 的总带宽。若水晶头线序错误（如将 “白绿” 与 “绿” 接反，或混淆 “白橙” 与 “白棕”），会导致双绞线的 “绞合节距” 被破坏，信号在传输过程中产生 “串扰”（Crosstalk）—— 即一对芯线的信号干扰另一对芯线的信号。此时通断测试会显示 “全部导通”，但实际传输中会出现 “速率骤降”（如从千兆降至百兆）、“丢包率上升”（尤其是大文件传输时）等问题，且故障点难以定位。

某企业园区网项目曾出现典型案例：施工方采用通断测试验收，初期网络运行正常，但在接入高清监控摄像头（单路码流 8Mbps）后，部分摄像头出现 “画面卡顿”“延迟超 1 秒” 的问题。运维团队排查发现，故障链路的 RJ45 水晶头存在 “白绿 - 绿” 线序颠倒，导致串扰值超标（达到 45dB，远超 CAT5e 标准的 24dB 限值），最终通过重新端接并进行打线图测试后，故障彻底解决。这一案例证明：通断测试无法发现线序错误引发的传输性能问题，而打线图测试是保障带宽达标、避免 “通而不畅” 的关键。

（二）杜绝 “时通时断”：减少链路稳定性隐患

线序错误还可能导致链路 “间歇性故障”，即网络连接时而正常、时而中断，尤其在环境温度变化、振动等外部因素影响下，故障频率会明显增加。这种问题的根源在于：线序错乱会使芯线之间的接触电阻不稳定，例如将 “橙” 线接在 “绿” 线的引脚位置，虽然暂时导通，但两种颜色芯线的绝缘层厚度、导体材质可能存在细微差异，长期使用后易出现氧化、接触不良等问题。

在弱电工程中，这类 “时通时断” 的故障排查难度极大 —— 运维人员使用 ping 命令测试时，可能偶尔出现 “超时”，但重新测试又恢复正常；更换交换机端口、重启设备后，故障可能暂时消失，但一段时间后再次出现。某数据中心项目曾因未做打线图测试，导致 20% 的服务器链路存在 “间歇性断连”，运维团队花费 3 天时间逐段排查，最终发现是水晶头 “白蓝 - 蓝” 线序错误，累计造成的业务中断损失超过 10 万元。相比之下，若验收时严格执行打线图测试，这类故障完全可以提前规避。

（三）兼容未来扩展：降低系统升级成本

弱电工程的设计寿命通常为 10-15 年，需要考虑未来网络升级的兼容性（如从千兆升级到万兆）。不同等级的双绞线（CAT5e、CAT6、CAT6A）对打线图的精度要求更高，例如 CAT6 线缆的绞合节距更密，线序错误对传输性能的影响会比 CAT5e 更显著。若验收时仅做通断测试，未纠正线序错误，未来升级万兆以太网（10GBase-T）时，即使更换了交换机、网卡等设备，也会因链路线序不合规而无法达到设计速率，最终不得不重新端接所有水晶头，造成二次施工成本浪费。

以某写字楼项目为例，2018 年施工时采用 CAT6 线缆，但验收仅做通断测试，2023 年计划升级万兆网络时，发现 80% 的 RJ45 水晶头存在线序错误，无法支持 10GBase-T 传输。最终该项目花费原施工成本 30% 的费用重新端接水晶头，且因施工导致部分办公室断网，引发租户投诉。这一教训表明：打线图测试不仅是保障当前网络性能的需求，更是为未来系统升级 “预留兼容性” 的关键投资。

三、打线图测试的实施要点：从工具选择到流程规范

明确了打线图测试的必要性后，如何在验收环节高效、准确地执行测试？需要从 “工具选择”“测试流程”“结果判定” 三个维度建立规范，确保测试结果的可靠性与可追溯性。

（一）工具选择：专业测线仪是核心

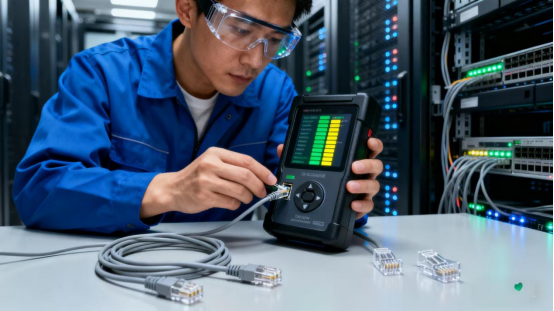

打线图测试需要使用 “网络测线仪”（如 Fluke DSX-5000、理想 LANTEK 6），这类设备不仅能显示线序是否正确，还能检测串扰、衰减、回波损耗等关键参数，符合《综合布线系统工程验收规范》的测试要求。需注意的是，普通 “简易测线仪”（如仅能显示通断的低成本设备）无法满足打线图测试需求，其仅能通过 LED 灯闪烁顺序判断线序，无法量化传输性能指标，不适用于正式验收。

在工具校准方面，根据规范要求，网络测线仪需每 12 个月进行一次校准，确保测试数据的准确性。某第三方检测机构曾对 100 台未校准的测线仪进行检测，发现 30% 的设备存在 “线序识别偏差”，可能导致错误判定合格，因此校准环节不可忽视。

（二）测试流程：全覆盖、无遗漏

打线图测试需遵循 “逐点测试、全程记录” 的原则，具体流程包括：

• 链路定位：根据设计图纸，确定每一个 RJ45 水晶头对应的链路编号（如 “楼层 - 房间号 - 端口号”），建立测试台账；
• 端接检查：肉眼观察水晶头是否存在 “芯线外露过长”“压接不实”“绝缘层破损” 等问题，排除物理损伤；
• 仪器连接：将测线仪的 “主测试仪” 连接至水晶头，“远程测试仪” 连接至链路另一端的 RJ45 插座（或配线架端口），确保连接牢固；
• 参数测试：启动测线仪，选择 “打线图测试” 模式，等待设备完成线序识别、串扰检测、衰减测试等流程，通常单链路测试时间约 30 秒；
• 结果记录：若测试通过，记录线序类型（T568A/B）、串扰值、衰减值等参数；若测试失败，标记故障类型（如 “线序颠倒”“芯线错位”），并反馈施工方整改；
• 复检确认：对整改后的链路重新进行打线图测试，直至所有参数符合规范要求。

需要特别注意的是，测试需覆盖 “所有水晶头”，包括工作区插座端、配线架端、设备端（如交换机端口），不能因 “部分链路合格” 而省略测试。某酒店项目曾因遗漏 “机房配线架端” 的水晶头测试，导致后期客房网络频繁断连，最终发现配线架端有 15 个水晶头线序错误，需停机整改，影响了酒店正常运营。

（三）结果判定：依据规范，严格把关

打线图测试的结果判定需严格遵循《综合布线系统工程验收规范》（GB 50312-2016）与《信息技术 用户建筑群通用布线系统》（GB/T 50311-2016），核心判定标准包括：

• 线序一致性：链路两端的水晶头线序需统一（均为 T568A 或均为 T568B），不允许混合使用；
• 无错接：无 “芯线错位”（如第 1 引脚接白绿、第 2 引脚接橙）、“反接”（如白橙与橙位置颠倒）、“跨接”（如白橙接至白棕引脚）等问题；
• 性能达标：串扰值（ NEXT ）、衰减值需符合对应线缆等级要求（如 CAT5e 线缆在 100MHz 频率下，NEXT 最小值为 24dB，衰减最大值为 24dB）。

若出现上述任何一项不达标，均判定为 “不合格”，需责令施工方重新端接水晶头，并重新测试。实践表明，严格的结果判定能有效减少后期故障，某数据中心通过规范打线图测试，将网络链路的故障率从验收后的 5% 降至 0.1% 以下，大幅降低了运维成本。

四、常见认知误区澄清：为什么 “经验主义” 不可取？

在实际验收中，部分施工方或甲方会存在一些认知误区，认为 “线序差不多就行”“以前这么做没出过问题”，这些经验主义的想法往往是故障的导火索。以下针对三个典型误区进行澄清：

误区一：“只要能上网，线序错了也没关系”

这种观点混淆了 “基本连通” 与 “稳定传输” 的区别。线序错误可能在百兆以太网（100Base-TX）环境中暂时 “能上网”（因百兆仅使用 2 对芯线），但在千兆、万兆环境中会直接导致传输失败；即使在百兆环境中，线序错误也会增加串扰，导致网络在高负载时（如多用户同时下载）出现丢包、延迟。某校园网项目曾因采用 “自定义线序”（未按 T568A/B 标准），在学生开学高峰期（上千用户同时在线）出现 “网页加载缓慢”“视频卡顿”，最终通过全面整改线序才解决问题。

误区二：“通断测试过了，打线图肯定没问题”

通断测试与打线图测试的检测维度完全不同 —— 通断测试仅关注 “是否通路”，而打线图测试关注 “是否正确通路”。例如，将水晶头的第 1 引脚接白绿、第 3 引脚接白橙，通断测试会显示 “全部导通”，但线序已严重错误，会导致信号传输混乱。实践中，约 30% 的线序错误案例中，通断测试均显示 “合格”，这意味着仅依赖通断测试会遗漏大量隐患。

误区三：“抽检一部分就行，没必要全测”

部分项目为节省时间，采用 “抽检” 方式进行打线图测试，这种做法不符合规范要求。《综合布线系统工程验收规范》明确规定，RJ45 水晶头的打线图测试需 “100% 全覆盖”，因为线序错误具有 “随机性”—— 某一链路合格不代表其他链路合格，且抽检可能遗漏关键区域（如机房、核心业务区）的故障链路。某企业曾因抽检未覆盖机房核心链路，导致服务器与存储设备之间的链路存在线序错误，引发数据备份失败，造成重要数据丢失。

结语

在弱电工程验收中，对所有 RJ45 水晶头做打线图测试，绝非 “多余环节”，而是保障网络系统 “稳定、高效、可扩展” 的关键防线。它不仅能规避线序错误引发的传输速率衰减、间歇性故障等问题，还能为未来网络升级预留兼容性，从长远角度降低运维成本与故障损失。

从技术层面看，打线图测试是对 “差分信号传输” 原理的尊重，是对国际标准与规范的执行；从工程管理层面看，它是对施工质量的严格把控，是对项目全生命周期负责的体现。未来，随着万兆、25G 以太网的普及，双绞线对打线精度的要求将更高，打线图测试的重要性也将进一步凸显。

因此，无论是施工方、监理方还是甲方，都应摒弃 “重通断、轻线序” 的认知误区，将打线图测试纳入验收的 “必选项”，通过专业工具、规范流程、严格判定，确保每一个 RJ45 水晶头都符合标准，为整个弱电系统筑牢 “神经末梢” 的坚实基础。
